Scot EB-1700 elektrozamek trzpieniowy wpuszczany 2000kg, standardowy (NC - drzwi zamknięte bez napięcia), sygnalizacja, autoblokada, zwłoka czasowa
- Scot EB-1700 elektrozamek trzpieniowy wpuszczany 2000kg, standardowy (NC - drzwi zamknięte bez napięcia), sygnalizacja (styk NO), autoblokada, zwłoka czasowa
Scot EB-1700 elektrozamek trzpieniowy 2000kg, standardowy (NC - drzwi zamknięte bez napięcia)
Elektrozamek wpuszczany 2000kg, standardowy (NC - drzwi zamknięte bez napięcia), sygnalizacja (styk NO), autoblokada, zwłoka czasowa.
Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800, 1000 lub 2000 kg.
Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia)
Dodatkowe uchwyty montażowe typu „S”, „U” pozwalają na montaż elektrozamka nawierzchniowo lub zastosowaniu go do zabezpieczenia drzwi szklanych.
Autoblokada - elektrozamek trzpieniowy wyposażony jest w system automatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 5-9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.
Sygnalizacja - elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.
Dioda LED - na obudowie zwory znajduje się dioda informująca o stanie wejścia. Jeżeli drzwi są zablokowane, jest to sygnalizowane czerwonym kolorem diody – jeżeli drzwi zostaną odblokowane lub cewka elektrozamka nie jest zasilana – dioda jest wygaszona.
Sygnalizacja zaryglowania drzwi - jest to dodatkowe wyjście sygnalizacyjne (styk NO/NC) działające tak jak dioda sygnalizacyjna LED. Styk NO pozostaje zwarty podczas zablokowania drzwi (dioda świeci na czerwono), rozwarty w przypadku braku napięcia lub jeżeli drzwi są odblokowane (dioda nie świeci). Styk NC pozostaje rozwarty podczas zablokowania drzwi (dioda świeci na czerwono), zwarty w przypadku braku napięcia lub jeżeli drzwi są odblokowane (dioda nie świeci).
Zwłoka czasowa - elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach na obudowie elektrozamka. Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po fizycznym zamknięciu drzwi.
Specyfikacja techniczna:
Typ elektrozamka: NC (standardowy, drzwi zamknięte bez napięcia)
Maksymalny nacisk na drzwi: 2000 kg
Zasilanie: 12V DC
Pobór prądu – praca (pobór chwilowy): 1120mA
Pobór prądu - czuwanie: zamek zwolniony: 140mA, zamek zaryglowany: 50mA
Zwłoka czasowa: 0, 3, 6, 9 sekund
Autoblokada: ok. 5 sekund
Sygnalizacja stanu drzwi: Tak (styk NO, obciążalność 200mA@24VDC)
Sygnalizacja zaryglowania: Tak (styk NO/NC, obciążalność 200mA@24VDC)
Dioda LED: Czerwona – drzwi zablokowane

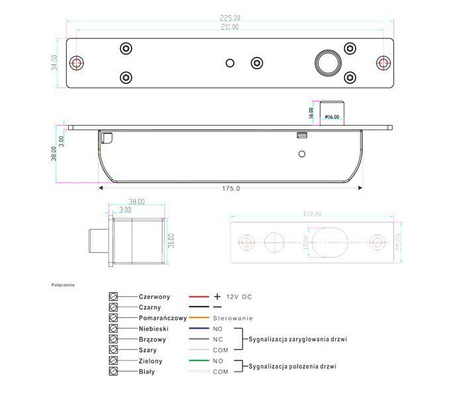

Wymiary elektrozamka: 225 x 34 x 38 mm
Wymiary płytki montażowej: 100 x 25 x 3 mm
Temperatura pracy: od: -10℃ do: +55℃
Temperatura zwory podczas pracy: ≤+20℃
Wilgotność względna otoczenia: 0~90%(bez kondensacji)
W skład zestawu wchodzą:
-elektrozamek trzpieniowy standardowy EB-1700 x 1szt.
-gwarancja od autoryzowanego dilera firmy Scot
-instrukcja w języku polskim
-pomoc techniczna telefoniczna przy montażu
Witam,
Nie posiada.
Awaryjne otwieranie posiada model EB-1500C – z wkładką, ew. możemy zaproponować model rewersyjny EB-1700R (w przypadku zaniku prądu trzpień się chowa).
Pozdrawiam
