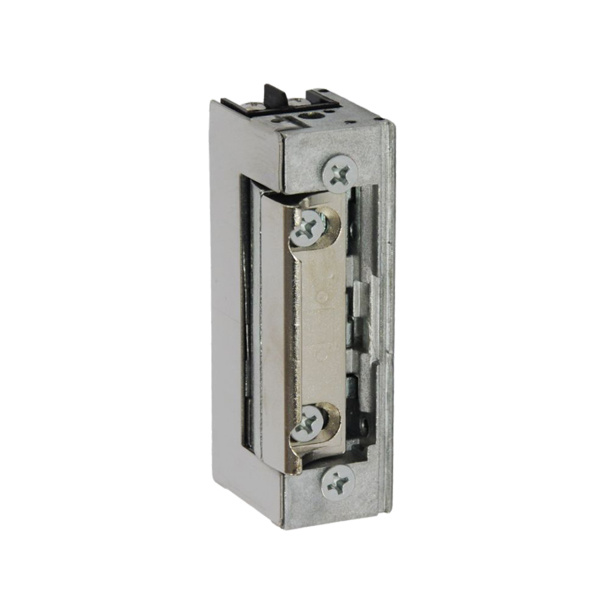

Commax Scot ES-S1224 elektrozaczep symetryczny

"ES" - ELECTRIC STRIKE - ELEKTROZACZEP

Funkcją elektrozaczepu jest blokada zabezpieczonego nim wejścia i jego zwolnienie po podaniu napięcia zasilającego cewkę elektrozaczepu. Sterowanie elektrozamkiem może być realizowane przez system domofonowy, videodomofonowy, kontroli dostępu lub też prosty przycisk zwierny (tzw. „dzwonkowy”).

"S" - SYMETRYCZNY

W przypadku typowych modeli, klient przy wyborze elektrozamka musi określić kierunek otwierania sterowanych nim drzwi (lewy-prawy). Elektrozaczep symetryczny posiada zapadkę (język) umieszczony w jednakowej odległości od obu krawędzi obudowy, co sprawia, że można montować zarówno w drzwiach lewych jak i prawych. Eliminuje to konieczność doboru konkretnego rodzaju elektrozamka podczas projektowania kontroli wejścia.

1224 - zakres napięcia zasilania

Elektrozamek został wyposażony w cewkę pozwalającą na zasilanie prądem stałym DC (z zasilacza prądu stałego) lub zmiennym AC (z transformatora). Cecha ta pozwala na dobór urządzenia zasilającego np. pod kątem słyszalności pracy elektrozamka. Po zasileniu elektrozamka prądem stałym osoba przy wejściu usłyszy tylko charakterystyczny „klik” natomiast prąd zmienny spowoduje „buczenie” przez cały czas podawania napięcia na elektrozamek. Zakres napięcia zasilania elektrozaczepu: 12~24V.

REGULACJA JĘZYKA ZAPADKI

Pozwala na eliminacją luzów pomiędzy językiem elektrozamka a językiem zamka drzwi przez wysunięcie języka elektrozamka w zakresie 0 ~ 5 mm od standardowego położenia.

WBUDOWANE ZABEZPIECZENIE PRĄDOWE - TRANSIL

Podczas działania elektrozaczepu w jego cewce indukuje się napięcie, które po zaniku napięcia sterującego może zwrotnie negatywnie wpłynąć na element sterujący (np. system domofonowy, zasilacz). Wbudowane w elektrozaczep zabezpieczenie prądowe zabezpiecza elementy sterujące.

OPIS DZIAŁANIA

Bez podania napięcia - elektrozaczep zablokowany. Podanie napięcia powoduje odblokowanie elektrozaczepu. Wejście jest odblokowane tak długo jak długo trwa impuls sterujący (podanie napięcia).

Specyfikacja techniczna:

Rodzaj: Standardowy (NC)

Symetryczny: Tak

Kategoria użytkowania: Klasa 3 – Ciężkie warunki eksploatacji (budynki publiczne)

Napięcie zasilania: 12-24V AC/DC

Wytrzymałość – nacisk na zapadkę: 4000N

Wytrzymałość – ilość cykli otwarcia: 250 000

Max. nacisk wstępny na język: 10N (DC) / 90N (AC)

Pobór prądu: 12V AC: 500mA / 12V DC: 600mA / 24V AC: 1000mA / 24V DC: 1100mA

Max. czas sygnału sterującego: < 1min.

Rezystancja cewki: 20 Ω

Zabezpieczenie toru zasilania: Transil

Regulacja języka: 0-5 mm

Temperatura pracy (otoczenia): -10°C ~ +60°C

Wymiary (wys. x szer. x gł.): 67 X 20,5 X 28,5 mm

W skład zestawu wchodzą:

-elektrozaczep Scot ES-S1224 x 1szt.

-gwarancja od autoryzowanego dilera firmy Scot

-instrukcja w języku polskim

-pomoc techniczna telefoniczna przy montażu
