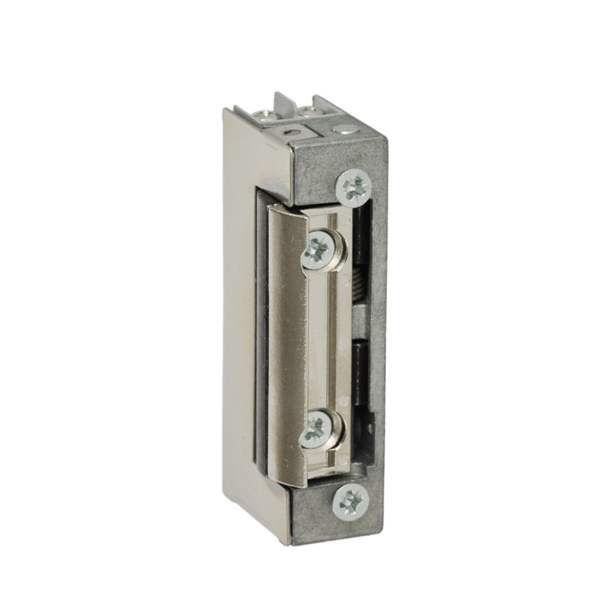

Commax Scot ES16R-S24DC-R elektrozaczep symetryczny wąski radialny rewersyjny

"ES" - ELECTRIC STRIKE - ELEKTROZACZEP

Funkcją elektrozaczepu jest blokada zabezpieczonego nim wejścia i jego zwolnienie po podaniu napięcia zasilającego cewkę elektrozaczepu. Sterowanie elektrozamkiem może być realizowane przez system domofonowy, videodomofonowy, kontroli dostępu lub też prosty przycisk zwierny (tzw. „dzwonkowy”).

"16" - ELEKTROZACZEP WĄSKI, szerokość 16,5mm

Elektrozaczep wąski oprócz standardowego zastosowania (np. furtki), pozwala na montaż w stolarce aluminiowej i PCV, czyli tam, gdzie elektrozaczep standardowej szerokości się nie mieści.

"R" - RADIALNY

Model radialny posiada przesuniętą w kierunku krawędzi oś obrotu języka, dzięki czemu po otwarciu język nie wychyla się poza standardową szerokość elektrozaczepu.

"S" - SYMETRYCZNY

W przypadku typowych modeli, klient przy wyborze elektrozamka musi określić kierunek otwierania sterowanych nim drzwi (lewy-prawy). Elektrozaczep symetryczny posiada zapadkę (język) umieszczony w jednakowej odległości od obu krawędzi obudowy, co sprawia, że można montować zarówno w drzwiach lewych jak i prawych. Eliminuje to konieczność doboru konkretnego rodzaju elektrozamka podczas projektowania kontroli wejścia.

24DC - napięcie zasilania, R - REWERSYJNY

Elektrozamek został wyposażony w cewkę o obniżonym poborze prądu pozwalającą na zasilanie prądem stałym DC. Po zasileniu elektrozamka prądem stałym osoba przy wejściu usłyszy tylko charakterystyczny „klik”. Napięcie zasilania elektrozaczepu: 24V DC. Elektrozaczep z odwrotną funkcją otwarcia. Elektrozaczep rewersyjny jest po podłączeniu napięcia zasilającego ZAMKNIĘTY – zablokowany. Po odłączeniu zasilania zamek jest OTWARTY – odblokowany.

REGULACJA JĘZYKA ZAPADKI

Pozwala na eliminacją luzów pomiędzy językiem elektrozamka a językiem zamka drzwi przez wysunięcie języka elektrozamka w zakresie 0 ~ 2 mm od standardowego położenia.

WBUDOWANE ZABEZPIECZENIE PRĄDOWE - TRANSIL

Podczas działania elektrozaczepu w jego cewce indukuje się napięcie, które po zaniku napięcia sterującego może zwrotnie negatywnie wpłynąć na element sterujący (np. system domofonowy, zasilacz). Wbudowane w elektrozaczep zabezpieczenie prądowe zabezpiecza elementy sterujące.

OPIS DZIAŁANIA

Bez podania napięcia - elektrozaczep odblokowany. Podanie napięcia powoduje zablokowanie elektrozaczepu. Wejście jest odblokowane tak długo jak długo trwa impuls sterujący (zdejmujący napięcie).

Specyfikacja techniczna:

Rodzaj: Rewersyjny (NO), radialny

Symetryczny: Tak

Kategoria użytkowania: Klasa 3 – Ciężkie warunki eksploatacji (budynki publiczne)

Napięcie zasilania: 24V DC

Max. czas sygnału sterującego: 100%

Wytrzymałość – nacisk na zapadkę: 4000N

Wytrzymałość – ilość cykli otwarcia: 250 000

Max. nacisk wstępny na język: 10N (DC)

Pobór prądu: 170mA

Rezystancja cewki: 140 Ω

Zabezpieczenie toru zasilania: Transil

Regulacja języka: 0-4 mm

Temperatura pracy (otoczenia): -10°C ~ +60°C

Wymiary (wys. x szer. x gł.): 67 X 16,5 X 28,5 mm

W skład zestawu wchodzą:

-elektrozaczep Scot ES16R-S24DC-R x 1szt.

-gwarancja od autoryzowanego dilera firmy Scot

-instrukcja w języku polskim

-pomoc techniczna telefoniczna przy montażu
