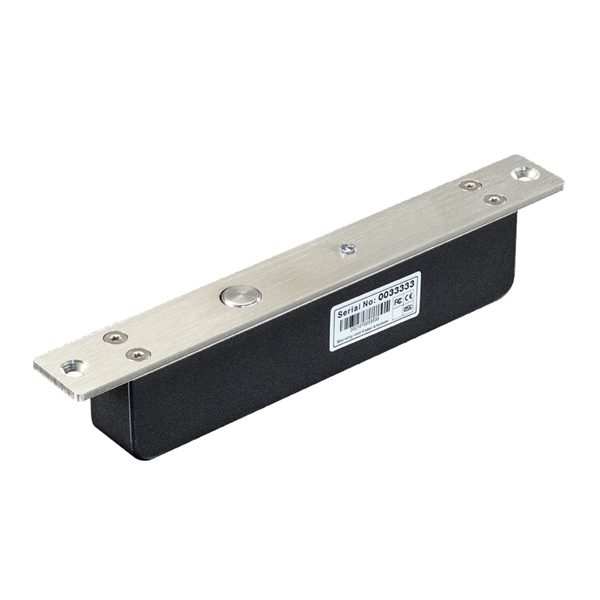

Elektrozamki trzpieniowe SCOT są alternatywą dla powszechnie stosowanych w systemach kontroli dostępu elektrozaczepów lub też ich uzupełnieniem w przejściach wymagających dodatkowego zabezpieczenia elektromechanicznego. Elektrozamek trzpieniowy składa się z elementu wykonawczego zawierającego elektromagnes który pod wpływem przyłożonego napięcia wypycha lub cofa ruchomy trzpień (w zależności od typu elektrozamka). Element główny montowany jest w ramie lub na ramie drzwi. Ruchomy trzpień wchodząc w przygotowany otwór w skrzydle drzwi blokuje je przed otwarciem. W zależności od modelu elektrozamka maksymalny nacisk na drzwi przy którym trzpień może zostać zerwany to 800 lub 1000 kg.
Elektrozamki trzpieniowe występują zarówno w wersji standardowej (NC - drzwi zamknięte bez napięcia), jak i w w wersji rewersyjnej (NO - drzwi otwarte bez napięcia, drzwi zabezpieczone po podaniu napięcia). Elektrozaczep EB-1300MD jest elektrozamkiem rewersyjnym.
Autoblokada
Elektrozamek trzpieniowy wyposażony jest w system atomatycznego zamykania. Jeżeli po zadziałaniu sygnału sterującego i zwolnieniu elektrozamka drzwi nie zostaną fizycznie otwarte - po upływie ok. 9 sekund od zakończenia impulsu sterującego ponownie zostaną zaryglowane.
Sygnalizacja położenia drzwi
Elektrozamek trzpieniowy wyposażony jest w styk NO, który może być wykorzystany w systemie kontroli dostępu informując o położeniu sterowanych drzwi. Styk pozostaje zwarty jeżeli skrzydło drzwi znajduje się bezpośrednio w ościeżnicy (płytka z magnesem znajduje się pod elektrozamkiem - sygnał niezależny od stanu napięcia) . Dzięki temu możemy przekazać informację np. do systemu alarmowego, informując o stanie drzwi.
Dioda LED
Na obudowie zwory znajduje się dioda informująca o stanie wejścia. Jeżeli drzwi są zablokowane, jest to sygnalizowane czerwonym kolorem diody – jeżeli drzwi zostaną odblokowane lub cewka elektrozamka nie jest zasilana – dioda jest wygaszona.
Sygnalizacja zaryglowania drzwi
Jest to dodatkowe wyjście synalizacyjne (styk NO/NC) działające tak jak dioda sygnalizacyjna LED. Styk NO pozostaje zwarty podczas odblokowania drzwi (dioda nie świeci), rozwarty jeżeli drzwi są zablokowane (dioda świeci na czerwono) lub w przypadku braku napięcia. Styk NC pozostaje rozwarty podczas odblokowania drzwi (dioda nie świeci), zwarty jeżeli drzwi są zablokowane (dioda świeci na czerwono) lub w przypadku braku napięcia.
Zwłoka czasowa
Elektrozamek ma możliwość ustawienia opóźnienia czasowego po którym elektrozamek zarygluje drzwi. Czas ten można ustawić na mikroprzełącznikach na obudowie elektrozamka. Możliwe ustawienia: 0 / 3 / 6 / 9 sekund zwłoki po fizycznym zamknięciu drzwi.
Specyfikacja techniczna:
Typ elektrozamka: NO (rewersyjny, drzwi otwarte bez napięcia)
Maks. nacisk na drzwi: 800 kg
Zasilanie: 12 – 24V DC
Pobór prądu – praca (pobór chwilowy): 140mA/12V, 70mA /24V
Pobór prądu - czuwanie: 60mA/12V, 40mA /24V
Zwłoka czasowa: 0, 3, 6, 9 sekund
Autoblokada: ok. 5 sekund
Sygnalizacja stanu drzwi: Tak (styk NO, obciążalność 200mA@24VDC)
Sygnalizacja zaryglowania: Tak (styk NO/NC, obciążalność 200mA@24VDC)
Dioda LED: Czerwona – drzwi zablokowane
Wymiary elektrozamka: 210 x 25 x 38 mm
Wymiary płytki montażowej: 92 x 25 x 3 mm
Średnica / Skok trzpienia: 13mm / 15mm
Długość przewodu: ~22cm
Temperatura pracy: -10～+55℃
Wilgotność względna otoczenia: 0~90%(bez kondensacji)
W skład zestawu wchodzą:
-elektrozamek trzpieniowy EB-1300MD x 1szt.
-gwarancja od autoryzowanego dilera firmy Scot
-instrukcja w języku polskim
-pomoc techniczna telefoniczna przy montażu
